新型FZG测试台技术描述
公司简介
德国施特玛公司(STRAMA-MPS)是一家有着50多年历史的中型专用机械设备制造商,其市场地位、技术实力、特别是工程质量在同行业中方面排名一流。
200多名高素质的员工是我们能够满足用户各种高要求的保障。创新的工程技术、积极的市场导向、灵活的适应能力、以及现代化和高精度的制造工艺，是我们获得非凡成功的基石。
我们与用户共同实施“伙伴环”的理念，为客户提供全套的解决方案：从最初设计定义到客户验收完成的设备。我们所具有的中型企业灵活适应的优势以及在专用机械设备制造方面的丰富经验使实现最短的项目流程时间成为可能。
高质量是我们的目标。质量管理在施特玛公司始终处于核心地位。产品的高质量在整个生产过程中通过我们的高素质的专业人员得到保证。每个零件在交货或装配前都经过先进的蔡司测量机测量并文件记录。
配备2速感应电机的
标准FZG试验台：
功率：6.8/7.5千瓦
速度：1440/2900 rpm(50Hz)
适用于在此速度范围内的所有标准试验
如：划痕/咬接试验、点蚀试验、剪切稳定性、微点蚀试验等
配备调速直流电机的
FZG试验台：
功率约：12千瓦
速度可调范围：100～3000rpm
适用于在不同速度范围内的所有标准试验、
此外还可用于Chevron低速磨损试验，
且亦适用于60Hz应用场合。
其他功率和速度范围可按要求提供。
通用信息：
FZG试验台需要3相供电电源：
本页上图所示的试验台供电电源：3x400V / 50Hz + N + PE / 25A
本页下图所示的试验台供电电源：3x400V ～ 3x500V / 50或60Hz + N + PE / 30A
同时也提供其他电源电压的同类设备，如有需要请和我们联系。
另外还提供其他的配套设备：
如： 效率测量
测量数据采集
低速试验用可切换齿轮组
速比：25：1及1：1
其他速度范围
我们保留相关技术的更改权。
喷射式润滑机组
(容量约为：35升)
该机组用于微点蚀试验，
也推荐用于其它试验
翦式丝杆加载装置
用于加载力矩
负荷加载系统
利用固定的配重加载力矩，
该系统包括： 1个轻加载臂
1个重加载臂
1根载重杆
9个配重块
(可选：11个配重块)
标准：具备1～12级负荷
可选：13及14级负荷
FZG试验设备适用于以下各种试验：
FZG齿轮油试验：测定齿轮润滑油的咬合负载能力
(根据DIN51354，CEC L-07-A-96，ASTM D-5182，ISO 14635标准)
FZG齿轮油试验：测定极压(EP)汽车齿轮润滑油的咬合负载能力
(根据API GL4和GL5标准)
FZG点蚀试验：测定各种齿轮润滑油和添加剂对齿轮点蚀的影响
FZG微点蚀试验(灰影试验)：测定各种齿轮润滑油和添加剂对产生微点蚀的影响
FZG剪切稳定性试验：测定高粘度指数润滑油品的剪切损失
Chervon低速磨损试验：测定齿轮润滑油的磨损特性
其他类型的齿轮损坏分析试验：
(如：不同材料点蚀形成的S-N-曲线)
可提供的试验齿轮：
A20型齿轮适用于咬合试验
(按ASTM,CEC,DIN标准)
磨损试验、剪切稳定性试验
(宽度：20mm)
A10型齿轮适用于极压（EP）润滑油的咬合试验
(按API GL4和GL5标准)
(小齿轮宽度：10mm)
C-PT型齿轮适用于点蚀和低速磨损试验
C-GF(C-MPT) 型齿轮适用于灰斑/微点蚀
试验(增加了表面粗糙度)
C型从动齿轮

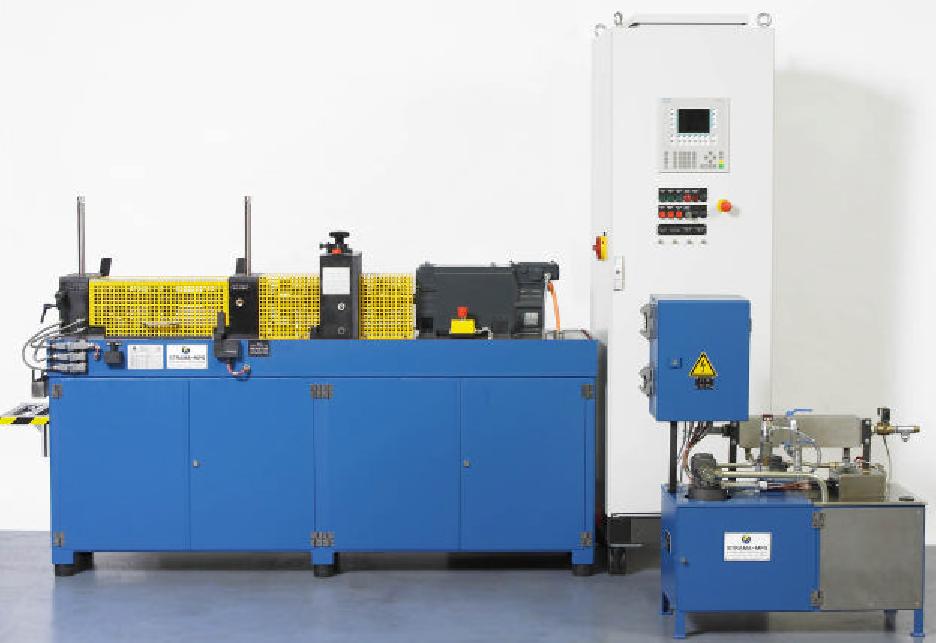

例如：计算机控制的加载频谱试验台
该试验台适用于齿轮和润滑油的深层分析，
尤其是点蚀的试验分析，
(不适于标准的咬合/刮擦试验)。
测量数据采集，
试验中力矩、速度
及油温可调整，
同时可通过电脑
对负载频谱进行自由编辑，
主要数据：
小齿轮速度：+/- 6000rpm；
小齿轮力矩：+/- 600Nm；
试验油温：50-150℃
专用的高温润滑机组，
动态加载力矩离合器的液压机组，
详细信息请参考如下技术样本：
计算机控制的加载频谱试验台
相关服务：
如有需要，我们可为您提供试验台的维护服务，
同时还可以为您的专业人员提供设备的维护、保养培训。
相关的详细信息请与我们联系。
FZG是一个配备机械式动力回路的齿轮预加载试验台。当试验齿轮在很高的负载下进行试验时，其驱动电机仅需补偿由于摩擦而造成的功率损失。
通过齿轮传递的最大负载可以高达1000Nm，相应电机转速1500rpm时150kW的循环功率，及转速3000rpm时300kW的循环功率。
齿轮预加载试验台由驱动齿轮和试验齿轮组成，这些齿轮通过两根平行的轴进行啮合。其中的一根轴被分为两部分，用于施加载荷。 |
